LoRa Breakout

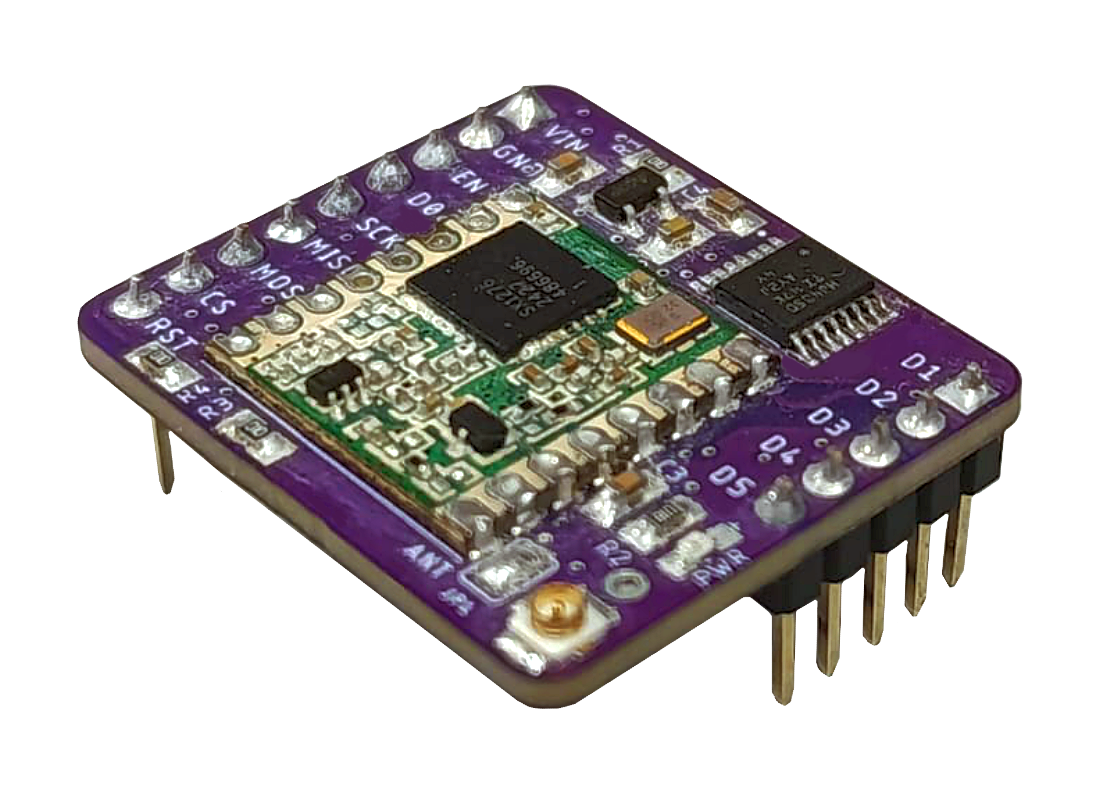

Perspectiva

LoRa-Breakout es una tarjeta diseñada por MCI Electronics que facilita y flexibiliza el uso del módulo LoRa SX1276, permitiendo la transmisión de información de forma segura con controladores de 3,3 o 5V, como Arduino Uno o Raspberry Pi PICO. Gracias a esta tarjeta es más sencillo conseguir todos los beneficios de LoRa, como su largo alcance y alta seguridad ante intercepción, siendo ideal para ser aplicada en IoT.

Características principales

Módulo LoRa: SX1276 (915 MHz)
Antena: Integrada tipo Coil / Externa u.FL
Conexiones: VIN, GND, EN, SCK, MISO, MOSI, CS, RST, DIO0 – DIO5
Voltaje soportado: 3.3V – 5V
Medidas: 32 x 48mm

Conexiones

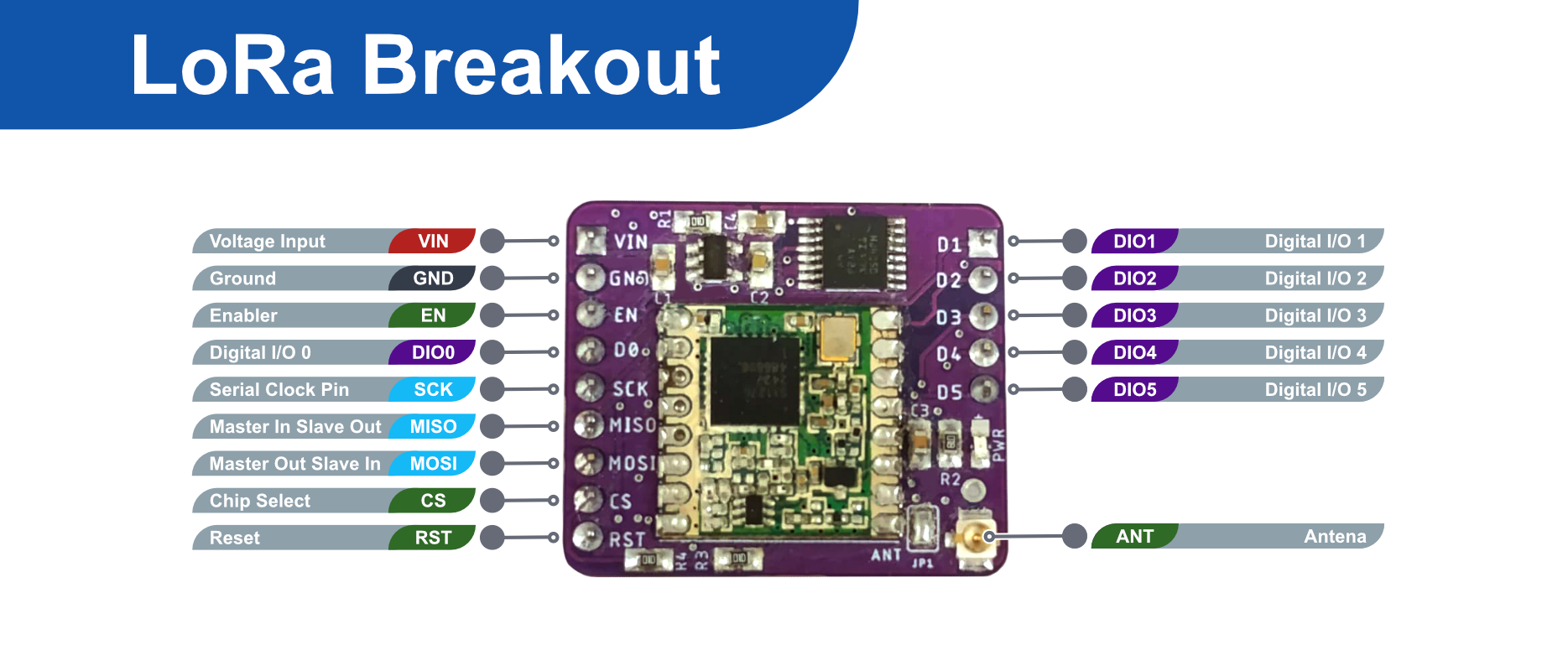

Conexiones del módulo LoRa Breakout

Empezando a usar LoRa Breakout

Requerimientos de hardware

Computador.
Arduino Nano, Raspberry Pi Pico u otro microcontrolador compatible.
Cable USB compatible con nuestro microcontrolador.
Cables Hembra Hembra
Antena con conector Ipex

Conexión de la antena

Para que el módulo pueda mandar mensajes estables a larga distancia es necesario conectarle una antena con conector Ipex. De lo contrario, la distancia de transmisión será demasiado corta e inestable.

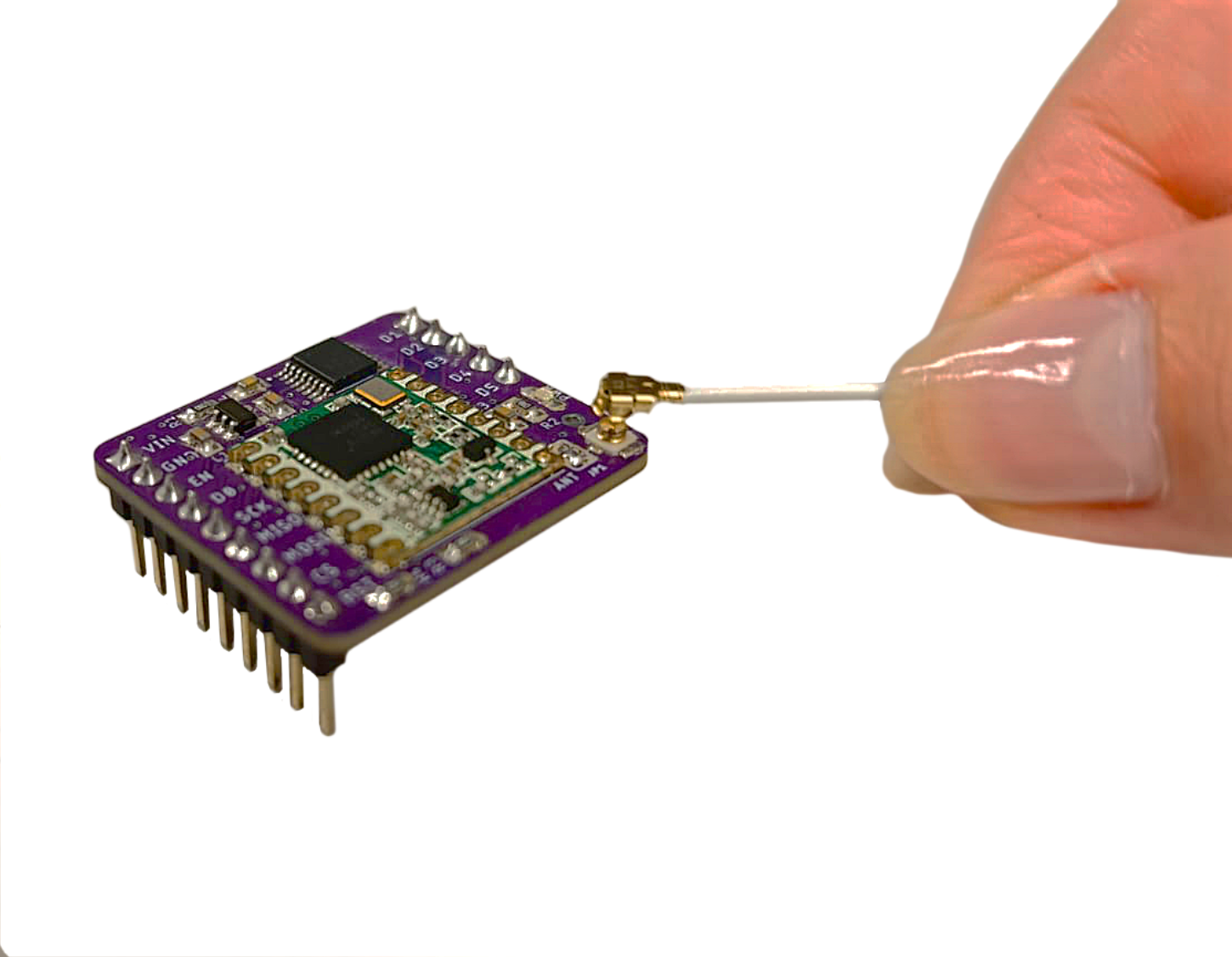

Antena siendo conectada a Lora Breakout

Conexión usando Arduino

Requerimientos de software con Arduino

Arduino IDE
Librería de la tarjeta (En caso de no usar una de las predeterminadas en Arduino IDE.)
Librería LoRa de Sandeepmistry

Conexiones

Las conexiones cambian según qué microcontrolador se utilice. Lo importante es que:

VIN se conecte 3.3V o 5V
GND se conecte a GND
SCK, MISO y MOSI se conecten a pins del mismo tipo
CS, RST y D0 son programables con LoRa.setPins(CS, RST, D0);, pero de forma predeterminada vienen los pins 10, 9 y 2 respectivamente.
El pin EN sirve para apagar el módulo. No es necesario conectarlo
El pin D0 solo es necesario conectar si se quiere utilizar el modo de recibir llamada.
El resto de pins digitales sirven para controlar funciones internas del módulo y no son necesarias de conectar.

Código transmisor

#include <SPI.h>
#include <LoRa.h>

int counter = 0;

void setup() {
  //LoRa.setPins(2, 3, 4); // define pines CS, reset, DIO0. Pins actuales vienen por predeterminado en la librería.
  Serial.begin(9600);
  while (!Serial);

  Serial.println(" ");
  Serial.println("Diagnosis LoRa");

  if (!LoRa.begin(915E6)) {
    Serial.println("Fallo de inicialización, revisa las conexiones");
    while (!LoRa.begin(915E6));
  }
  Serial.println("LoRa conectado correctamente");
}

void loop() {
  Serial.print("Enviando paquete: ");
  Serial.println(counter);
  LoRa.beginPacket();
  LoRa.print(counter);
  LoRa.endPacket();
  counter++;
  delay(1000);
}

Código receptor

#include <SPI.h>
#include <LoRa.h>

void setup() {
  LoRa.setPins(2, 3, 4);
  Serial.begin(9600);
  while (!Serial);
  Serial.println(" ");
  Serial.println("Diagnostico LoRa");
  if (!LoRa.begin(915E6)) {
    Serial.println("Fallo de inicialización, revisa las conexiones");
    while (!LoRa.begin(915E6));
  }
  Serial.println("LoRa conectado correctamente");
}

void loop() {
  int packetSize = LoRa.parsePacket();
  if (packetSize) {
    Serial.print("Paquete recibido '");
    while (LoRa.available()) {
      Serial.print((char)LoRa.read());
    }
    Serial.print("' con RSSI ");
    Serial.println(LoRa.packetRssi());
  }
}

Conexión usando Raspberry Pi Pico

Requerimientos de software con Raspberry Pi Pico

Thonny

Conexiones

Las conexiones cambian según qué microcontrolador se utilice. Lo importante es que:

VIN se conecte 3.3V o 5V
GND se conecte a GND
Todo el resto de pins se define en el código. En este caso usaremos:
- SCK al pin 2
- MOSI al pin 3
- MISO al pin 4
- CS al pin 5
- RST al pin 6
- DIO0 al pin 7

Código diagnóstico

from machine import Pin, SPI
import time

# Pines SPI
spi = SPI(0, baudrate=5000000, polarity=0, phase=0,
          sck=Pin(2), mosi=Pin(3), miso=Pin(4))
cs = Pin(5, Pin.OUT)
reset = Pin(6, Pin.OUT)

cs.value(1)
reset.value(1)

REG_VERSION = 0x42
REG_OPMODE = 0x01
REG_IRQ_FLAGS = 0x12

def write_register(address, value):
    cs.value(0)
    spi.write(bytearray([address | 0x80, value]))
    cs.value(1)

def read_register(address):
    cs.value(0)
    spi.write(bytearray([address & 0x7F]))
    result = spi.read(1)
    cs.value(1)
    return result[0]

def reset_module():
    print("Reiniciando SX1276...")
    reset.value(0)
    time.sleep(0.01)
    reset.value(1)
    time.sleep(0.01)

def diagnostico_sx1276():
    print("Iniciando diagnóstico SX1276...\n")
    reset_module()
    version = read_register(REG_VERSION)
    print(f"RegVersion (0x42): {hex(version)}")
    if version == 0x12:
        print("SX1276 detectado correctamente.\n")
    else:
        print("RegVersion inesperado. Verifica conexiones SPI y alimentación.\n")
        return
    print("Probando escritura/lectura del registro RegOpMode (0x01)...")
    test_values = [0x80, 0x81, 0x82]
    success = False
    for val in test_values:
        write_register(REG_OPMODE, val)
        time.sleep(0.1)
        res = read_register(REG_OPMODE)
        print(f"   Escribí {hex(val)} → Leí {hex(res)}")
        if res == val:
            success = True
    if success:
        print("Escritura y lectura de RegOpMode funcionan correctamente.\n")
    else:
        print("Falló la escritura/lectura de RegOpMode. Revisa MOSI, CS y lógica SPI.\n")
    irq_flags = read_register(REG_IRQ_FLAGS)
    print(f"RegIrqFlags (0x12): {bin(irq_flags)}")
    print("\nDiagnóstico completo.")

diagnostico_sx1276()

Código trasmisor:

Este código enviará un mensaje que diga “12345678” junto a un contador cada 5 segundos.

from machine import Pin, SPI
import time

# Pines SPI y control
spi = SPI(0, baudrate=5000000, polarity=0, phase=0,
          sck=Pin(2), mosi=Pin(3), miso=Pin(4))
cs = Pin(5, Pin.OUT)
reset = Pin(6, Pin.OUT)

# Registros SX1276
REG_FIFO = 0x00
REG_OP_MODE = 0x01
REG_FIFO_ADDR_PTR = 0x0D
REG_FIFO_TX_BASE_ADDR = 0x0E
REG_IRQ_FLAGS = 0x12
REG_PAYLOAD_LENGTH = 0x22
REG_SYNC_WORD = 0x39
REG_FRF_MSB = 0x06
REG_FRF_MID = 0x07
REG_FRF_LSB = 0x08
REG_MODEM_CONFIG_1 = 0x1D
REG_MODEM_CONFIG_2 = 0x1E
REG_PA_CONFIG = 0x09

MODE_SLEEP = 0x80
MODE_STDBY = 0x81
MODE_TX = 0x83

# ------------------------------
# Funciones SPI (lectura/escritura)
# ------------------------------

def write_reg(addr, val):
    cs.value(0)
    spi.write(bytearray([addr | 0x80, val]))
    cs.value(1)

def read_reg(addr):
    cs.value(0)
    spi.write(bytearray([addr & 0x7F]))
    result = spi.read(1)
    cs.value(1)
    return result[0]

# ------------------------------
# Reseteo del módulo
# ------------------------------

def reset_lora():
    reset.value(0)
    time.sleep(0.01)
    reset.value(1)
    time.sleep(0.01)

# ------------------------------
# Inicialización del módulo
# ------------------------------

def init_lora():
    print("Inicializando transmisor SX1276...")
    reset_lora()
    write_reg(REG_OP_MODE, MODE_SLEEP)
    time.sleep(0.05)

    # Frecuencia: 915 MHz
    write_reg(REG_FRF_MSB, 0xE4)
    write_reg(REG_FRF_MID, 0xC0)
    write_reg(REG_FRF_LSB, 0x00)

    # Configuración LoRa
    write_reg(REG_SYNC_WORD, 0x12)        # Sync word común
    write_reg(REG_MODEM_CONFIG_1, 0x72)   # BW=125kHz, CR=4/5
    write_reg(REG_MODEM_CONFIG_2, 0x74)   # SF=7, CRC ON
    write_reg(REG_PA_CONFIG, 0x8F)        # Potencia alta segura

    # FIFO TX
    write_reg(REG_FIFO_TX_BASE_ADDR, 0x80)
    write_reg(REG_FIFO_ADDR_PTR, 0x80)

    write_reg(REG_OP_MODE, MODE_STDBY)
    print("Transmisor listo en modo standby.\n")

# ------------------------------
# Transmisión de un mensaje
# ------------------------------

def transmit(msg):
    print(f"Enviando: '{msg}'")
    write_reg(REG_IRQ_FLAGS, 0xFF)  # Limpia todas las flags

    # Cargar al FIFO
    payload = bytes(msg, 'utf-8')
    write_reg(REG_FIFO_ADDR_PTR, 0x80)
    for b in payload:
        write_reg(REG_FIFO, b)
    write_reg(REG_PAYLOAD_LENGTH, len(payload))

    print("Bytes cargados:", list(payload))

    # Confirmar modo standby antes de enviar
    mode_before = read_reg(REG_OP_MODE)
    print(f"Modo antes de enviar: {bin(mode_before)}")

    # Iniciar transmisión
    t0 = time.ticks_ms()
    write_reg(REG_OP_MODE, MODE_TX)

    # Confirmar que entró en modo TX
    time.sleep(0.01)
    mode_tx = read_reg(REG_OP_MODE)
    print(f"Modo después de MODE_TX: {bin(mode_tx)}")

    # Esperar TxDone
    timeout_ms = 1000
    while time.ticks_diff(time.ticks_ms(), t0) < timeout_ms:
        if read_reg(REG_IRQ_FLAGS) & 0x08:
            break
        time.sleep(0.01)

    t1 = time.ticks_diff(time.ticks_ms(), t0)
    flags = read_reg(REG_IRQ_FLAGS)

    if flags & 0x08:
        print(f"TxDone recibido en {t1} ms")
    else:
        print(f"TxDone NO recibido en {t1} ms")

    print(f"RegIrqFlags final: {bin(flags)}")
    write_reg(REG_IRQ_FLAGS, 0xFF)
    write_reg(REG_OP_MODE, MODE_STDBY)
    print("Transmisión finalizada.\n")

# ------------------------------
# Bucle principal
# ------------------------------
init_lora()
contador = 0

while True:
    mensaje = f"12345678 #{contador}"
    transmit(mensaje)
    contador += 1
    time.sleep(5)

Código receptor:

Este código recibe la información enviada-

from machine import Pin, SPI
import time

# Pines SPI y control
spi = SPI(0, baudrate=5000000, polarity=0, phase=0,
          sck=Pin(2), mosi=Pin(3), miso=Pin(4))
cs = Pin(5, Pin.OUT)
reset = Pin(6, Pin.OUT)
dio0 = Pin(7, Pin.IN)

# Registros
REG_FIFO = 0x00
REG_OP_MODE = 0x01
REG_FIFO_ADDR_PTR = 0x0D
REG_FIFO_RX_BASE_ADDR = 0x0F
REG_FIFO_RX_CURRENT_ADDR = 0x10
REG_IRQ_FLAGS = 0x12
REG_RX_NB_BYTES = 0x13
REG_PKT_RSSI_VALUE = 0x1A
REG_PKT_SNR_VALUE = 0x1B
REG_SYNC_WORD = 0x39
REG_FRF_MSB = 0x06
REG_FRF_MID = 0x07
REG_FRF_LSB = 0x08
REG_MODEM_CONFIG_1 = 0x1D
REG_MODEM_CONFIG_2 = 0x1E
REG_PA_CONFIG = 0x09

MODE_SLEEP = 0x80
MODE_STDBY = 0x81
MODE_RXCONTINUOUS = 0x85

# ------------------------------
# Funciones SPI (lectura/escritura)
# ------------------------------

def write_reg(addr, val):
    cs.value(0)
    spi.write(bytearray([addr | 0x80, val]))
    cs.value(1)

def read_reg(addr):
    cs.value(0)
    spi.write(bytearray([addr & 0x7F]))
    result = spi.read(1)
    cs.value(1)
    return result[0]

# ------------------------------
# Reseteo del módulo
# ------------------------------

def reset_lora():
    reset.value(0)
    time.sleep(0.01)
    reset.value(1)
    time.sleep(0.01)

# ------------------------------
# Inicialización del módulo
# ------------------------------

def init_lora():
    print("Inicializando receptor SX1276...")
    reset_lora()
    write_reg(REG_OP_MODE, MODE_SLEEP)
    time.sleep(0.05)

    # Frecuencia: 915 MHz
    write_reg(REG_FRF_MSB, 0xE4)
    write_reg(REG_FRF_MID, 0xC0)
    write_reg(REG_FRF_LSB, 0x00)

    # Configuración LoRa
    write_reg(REG_SYNC_WORD, 0x12)
    write_reg(REG_MODEM_CONFIG_1, 0x72)  # BW 125kHz, CR 4/5
    write_reg(REG_MODEM_CONFIG_2, 0x74)  # SF7, CRC ON

    # FIFO
    write_reg(REG_FIFO_RX_BASE_ADDR, 0x00)
    write_reg(REG_FIFO_ADDR_PTR, 0x00)

    # Activar modo recepción continua
    write_reg(REG_OP_MODE, MODE_RXCONTINUOUS)
    print("Receptor en modo RxContinuous.\n")

# ------------------------------
# Recepción de un paquete
# ------------------------------

def handle_packet():
    flags = read_reg(REG_IRQ_FLAGS)

    if flags & 0x40:  # RxDone
        print("\nPaquete recibido (RxDone)")
        crc_error = bool(flags & 0x20)

        if crc_error:
            print("Error de CRC. Paquete descartado.")
        else:
            current_addr = read_reg(REG_FIFO_RX_CURRENT_ADDR)
            write_reg(REG_FIFO_ADDR_PTR, current_addr)
            length = read_reg(REG_RX_NB_BYTES)
            print(f"Tamaño del paquete: {length} bytes")

            data = bytearray()
            for _ in range(length):
                data.append(read_reg(REG_FIFO))

            print("Bytes crudos:", list(data))
            try:
                decoded = data.decode('utf-8')
                print(f"Payload (texto): {decoded}")
            except:
                print("No se pudo decodificar como texto.")

            rssi = read_reg(REG_PKT_RSSI_VALUE)
            snr = read_reg(REG_PKT_SNR_VALUE)
            if snr > 127:
                snr = ((~snr + 1) & 0xFF) * -0.25
            else:
                snr = snr * 0.25
            rssi_dbm = -157 + rssi + 137
            print(f"RSSI: {rssi_dbm} dBm | SNR: {snr:.2f} dB")

    elif flags:
        print(f"IRQ Flags inesperadas: {bin(flags)}")

    # Limpiar todas las flags
    write_reg(REG_IRQ_FLAGS, 0xFF)

# ------------------------------
# Bucle principal
# ------------------------------

init_lora()
while True:
    if dio0.value():
        handle_packet()
    time.sleep(0.01)
