Rpi 2040 Zero

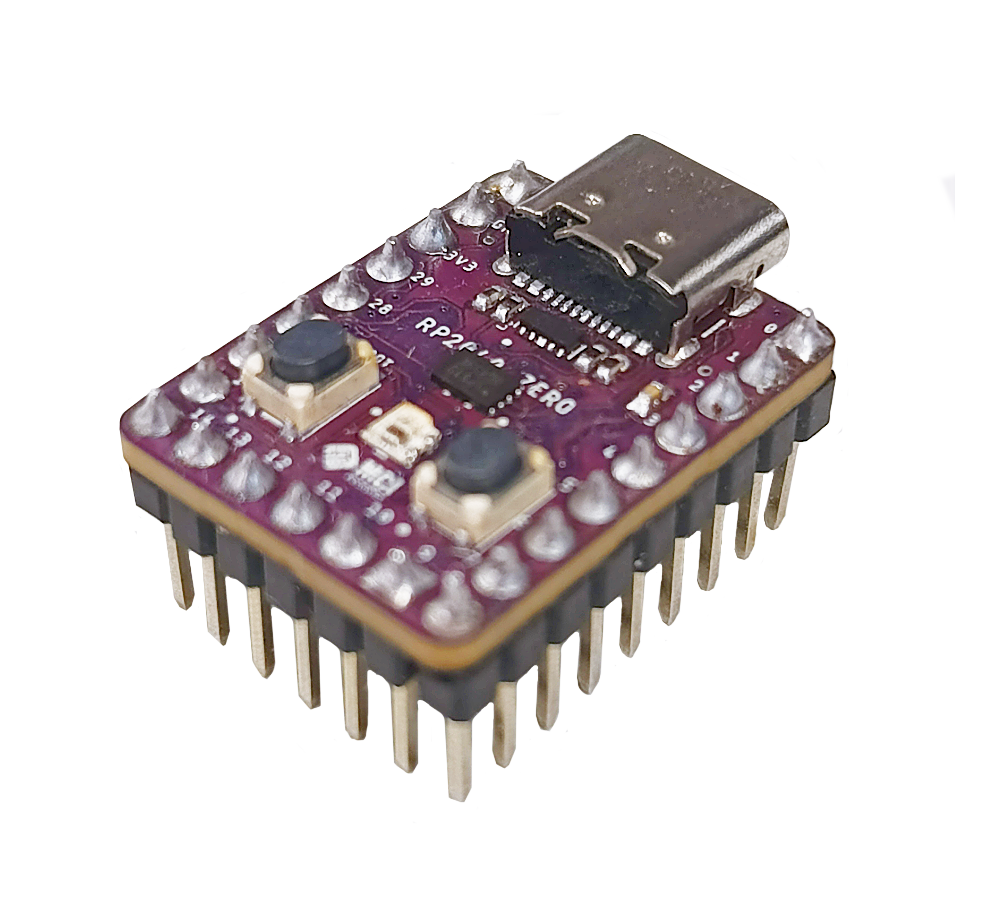

Rpi2040-Zero es una tarjeta de desarrollo compacta manejada por el microcontrolador de Raspberry RP2040, alimentada por una entrada tipo C. Su diseño permite acceder a todos los pines no utilizados de la RP2040. Tiene 20 pines, además de un pin de 5V, 3.3V y GND.

Características principales

• Alimentación de 5V
• Salida de 3.3V
• Utiliza el microcontrolador RP2040, oficialmente diseñado por Raspberry Pi
• Procesador de doble núcleo de hasta 133MHz.
• 264 KB RAM y 2MB en memoria Flash.
• Conector USB–C para conectividad moderna y fácil de usar.
• Conexiones en el borde, facilitando su soldadura en PCBs personalizadas
• Compatibilidad con host y dispositivos USB 1.1
• Modos de suspensión y de inactividad de bajo consumo
• Programación Drag-and-drop (arrastrar y soltar) a través de almacenamiento USB
• 29 pins GPIO desde RP2040
• 20 pins disponibles mediante headers
• Los pines restantes son accesibles mediante soldadura
• Amplio conjunto de periféricos de hardware
• 2 Pines SPI
• 2 Pines I2C
• 2 Pines UART
• 4 Pines de 12-bit ADC
• 16 Pines PWM channels
• Reloj y minutero integrado preciso
• Sensor de temperatura integrado
• Biblioteca de punto acelerado flotante integrada
• 8 máquinas de estado I/O programables para implementos periféricos personalizados

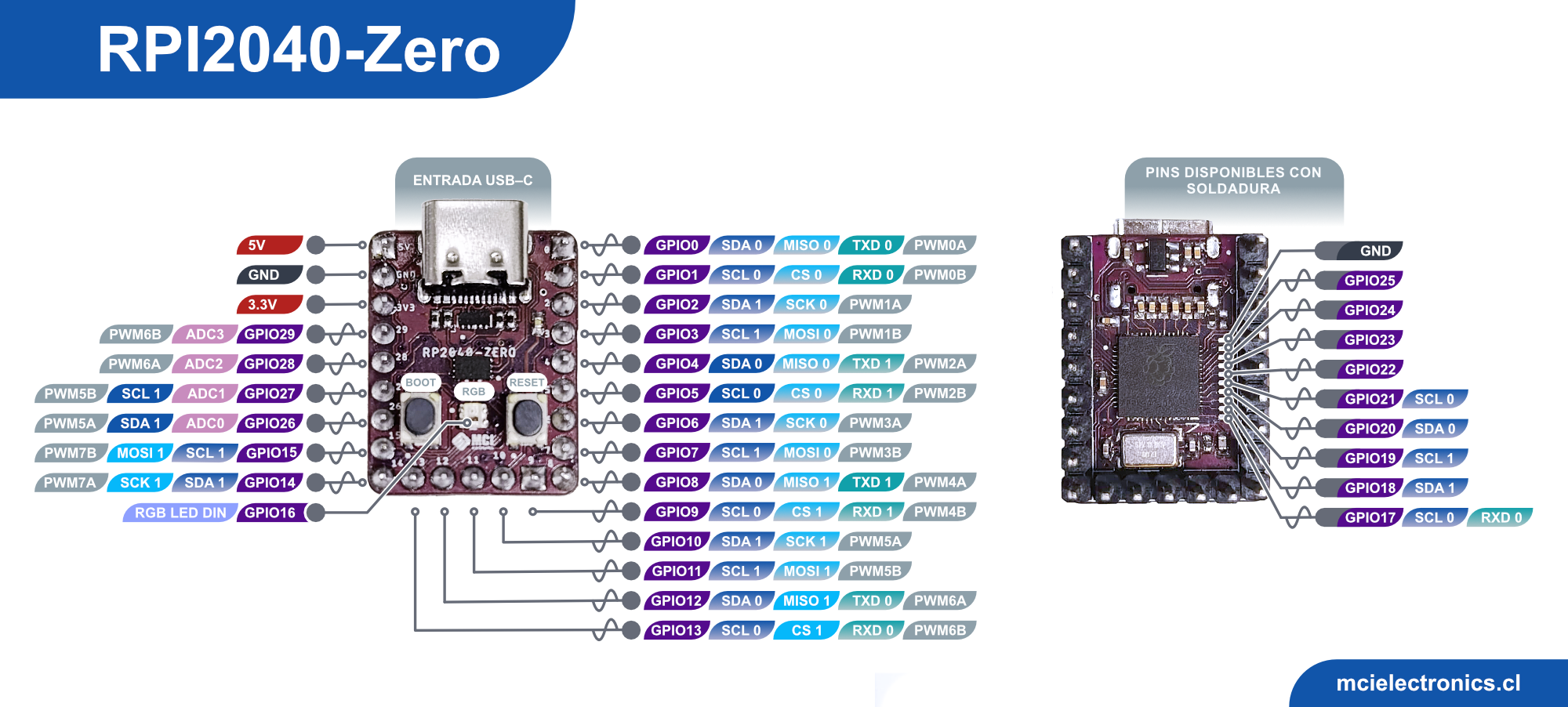

Pins

Empezando a usar RPI 2040 Zero

Requerimientos de hardware

• Computador
• Cable USB-C
• 1 LED
• 1 Resistencia de 330Ω
• Cables

Requerimientos de software

• Thonny

Ejemplo 1: Blink

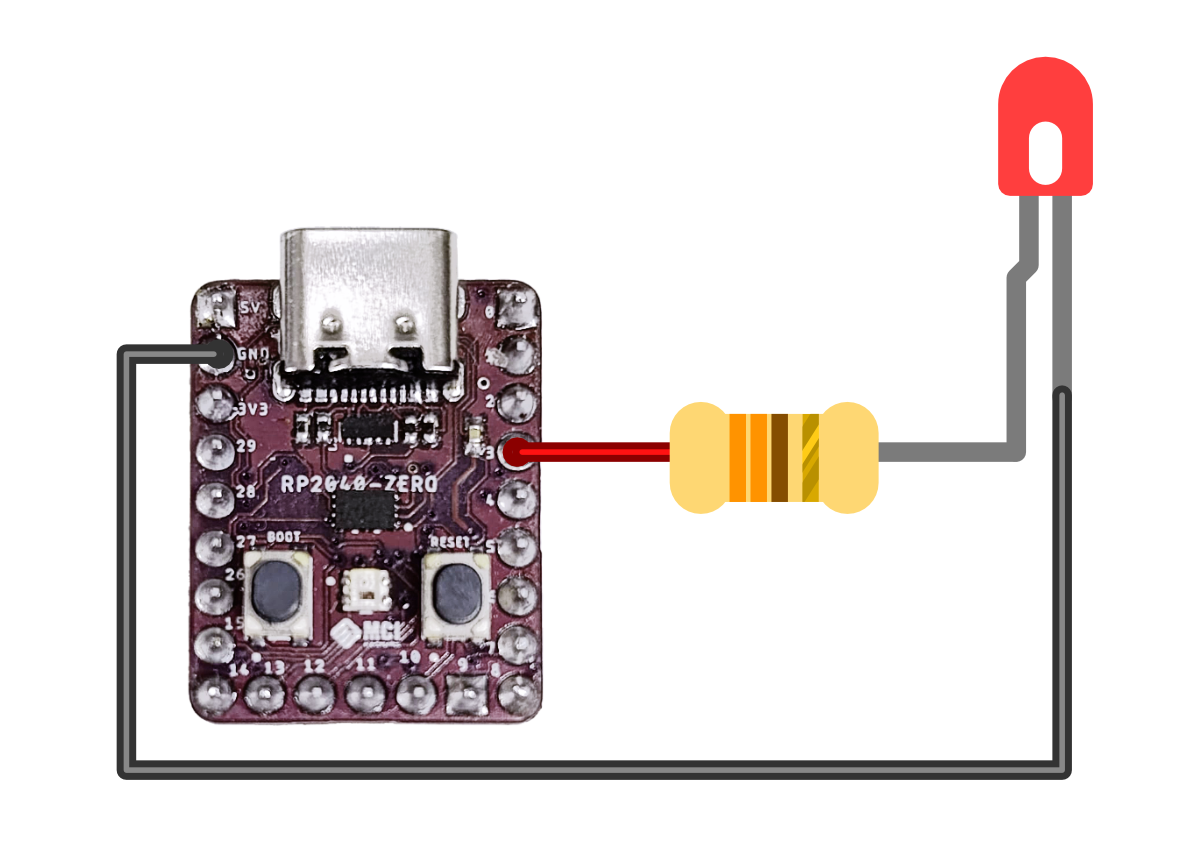

Conexiones

Código

import time
from machine import Pin

led= Pin(3, Pin.OUT)

while True:
    led.value(0)        #Apaga led
    time.sleep_ms(500)
    led.value(1)        #Enciende led
    time.sleep_ms(500)

Ejemplo 2: Ciclo de color del LED RGB integrado

Conexiones

Al usar el LED integrado de la tarjeta, no se necesita ningún otro componente

Código

import time
from machine import Pin
import rp2

max_lum =100
r=0
g=0
b=0

@rp2.asm_pio(sideset_init=rp2.PIO.OUT_LOW, out_shiftdir=rp2.PIO.SHIFT_LEFT, autopull=True, pull_thresh=24)
def ws2812():
    T1 = 2
    T2 = 5
    T3 = 3
    wrap_target()
    label("bitloop")
    out(x, 1)               .side(0)    [T3 - 1]
    jmp(not_x, "do_zero")   .side(1)    [T1 - 1]
    jmp("bitloop")          .side(1)    [T2 - 1]
    label("do_zero")
    nop()                   .side(0)    [T2 - 1]
    wrap()

sm = rp2.StateMachine(0, ws2812, freq=8_000_000, sideset_base=Pin(16))
sm.active(1)

while True:
    for i in range(0,max_lum):
        r=i
        b=max_lum-i
        rgb =(g<<24) | (r<<16) | (b<<8)
        sm.put(rgb)
        time.sleep_ms(10)
    time.sleep_ms(300)
    for i in range(0,max_lum):
        g=i
        r=max_lum-i
        rgb =(g<<24) | (r<<16) | (b<<8)
        sm.put(rgb)
        time.sleep_ms(10)
    time.sleep_ms(300)
    for i in range(0,max_lum):
        b=i
        g=max_lum-i
        rgb =(g<<24) | (r<<16) | (b<<8)
        sm.put(rgb)
        time.sleep_ms(10)
    time.sleep_ms(300)
